Completo trabalho de configuração do Gênesis SDR deve ser conforme abaixo. Observe campo verde USB que indicam regulares conexões USB para o PC.
Esta parte é essencial para interagir o Gênesis SDR com outro software de radioamadorismo. Se você instalar e definir as portas COM Virtual, como eu expliquei antes, escolha COM17 para controle de CAT e COM16 e RTS line para controle de PTT controle.
Marque CAT ID de acordo com o seu software CAT. Eu uso O HAMRADIO DELUXE / DM780 com suporte nativo para o CAT controlando o SDR FLEX-1500, então eu só escolho FLEX-1500 a partir deste menu. Em alguns casos, como o MixW, talvez você precisará configurar para o modelo Kenwood.
Nota: Não defina COM6 e COM7! Alguns software de modos digitais, não podem ser configurdos para usar altos valores de número de porta serial como COM16 ou COM17! Então reserve um valor baixo alguns modos digitais e um valor alto de porta para o SDR da Genesis.
Para transferir o som do Genesis SDR para o software de modos digitais, é necessário configurar o Cabo de Audio Virtual.

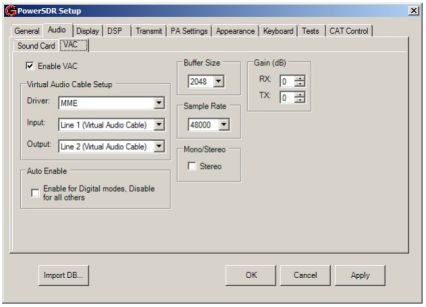

No menu Audio / VAC habilite ENABLE VAC e marque um par do Virtual cabos que você criou, como mostrado antes. Você pode mudar o SAMPLE RATE para escolher um melhor áudio. No meu caso, era 48000 mas 22050 ou 44100 também deve ser bom para.
Se você precisa do VAC apenas para os modos digitais, você habilitar o AUTO ENABLE para alguns modos digitais e desativar para outros marcando essa opção. No meu caso, eu uso o USB para modos digitais então eu deixo esta opção desmarcada.
BTW, Se eu definir Digu ou DIGL (na tela principal do PowerSDR) para os modos digitais, eu tenho um ou dois segundo de atraso " RX / TX " na comutação?!
Talvez alguém tenha a resposta o que eu preciso mudar para obter comutação RX / TX sem atraso?
No menu de configuração escolher as configurações de áudio e escolha a sua placa de som. Se não for suportado na lista de placas de som (como a minha Sound Blaster Audigy SE), defini-lo como "cartão não suportado" e definir outros parâmetros de áudio por especificações técnicas da placa de áudio (ver imagem). Algumas placas de som barato de 96kHz são capazes, como a minha Sound Blaster Audigy SE tem somente uma entrada de som para microfone e line in. Se for setado para microfone, essa entrada atuará como mono, para evitar isso, nós devemos setar a entrada line-in e trocar o valor de correção da opção QI. Minha Audigy SE precisa da correção de QI setada para +1. Com a correta configuração de audio de entrada será forçado a trabalhar com um estero plano.
Nota: A correção de QI deverá ser definido somente se sua placa de som não pode suprimir a imagem indesejada. A grande questão é qual é a melhor placa de som para o SDR? Não há uma resposta universal. Pesquise na Internet e encontre a sua própria solução, mas com certeza evite comprar placas de som baratas com apenas uma entrada de áudio.
A partir do menu Setup, clique na aba Geral e defina as opções conforme na imagem abaixo. Defina em Radio Model G59 PA10 present.
Genesis SDR Setup para Modos Digitais
O SDR Gênesis G59 é gerenciado pelo software Gênesis e desenvolvido pela SDR Goran Radivojevic, YT7PWR. Baseado no código fonte aberto para o PowerSDR FlexRadio e publicado sob Geral Public License (GPL) Licença Pública.
Baixe e instale o Microsoft. NET Framework Redistributable, pacote do site da Microsoft.
Baixe o Gênesis SDR no site da Gênesis. Crie a pasta (por exemplo GSDR) e descompacte o conteúdo. Inicie o aplicativo clicando no ícone do G.
VSP Manager por K5FR (construído em Eltima driver VSPD série)
Talvez a melhor solução para portas seriais virtuais é o Manager VSP por K5FR, baseado na série Eltima controlador de porta.
Se você usa o Windows 7 esta é talvez a única solução para você. Eu testei muitas das semelhantes portas de software virtuais, mas apenas a Eltima do K5FR funciona perfeito no Windows 7 ou Vista. O Eltima controlador de porta serial não é livre, mas o Gerenciador de VSP é fornecido para livre utilização aos radioamadores.
Visite o site do K5FR e faça download da versão mais recente em http://k5fr.com/ddutilwiki/index.php? title = VSP_Manager
Adicionar dois cabos ligando COM6 para COM16, COM7 para COM17. A imagem é auto explicativo.
Eterlogic Virtual emulador Portas seriais
Outra alternativa livre para Phil Covington, motorista N8VB é virtual emulador de portas de série de Eterlogic em http://www.eterlogic.com/Products.VSPE.html. Você pode baixar gratuitamente a licença para plataforma 32 bits (x86) de http://www.eterlogic.com/downloads/SetupVSPE.zip
N8VB_vCOM
N8VB vCOM Virtual Serial Ports Driver Setup
Conteúdo fornecido pela FlexRadio Engenharia de Sistemas . Driver VCOM foi construido e escrito por N8VB VCOM é usado para criar portas COM virtuais (cabos de modem nulos) para permitir o CAT e controle manipulador a outros programas do PowerSDR
O VCOM é uma porta COM virtual, como o seu RS- 232. Você pode usá-lo para o PowerSDR se comunicar com outro aplicativo, como o Ham Radio Deluxe, sem a adição de portas COM e sem a necessidade de fazer cabos jumper para interligar as portas COM. Cada aplicativo terá sua própria porta COM dedicada.
ATENÇÃO: Este programa só funciona corretamente no Windows XP, é uma aplicação de 32 bits e não é mais atualizada pelo autor. É recomendado que você use um virtual alternativo comport / null aplicação de software modem , se você não estiver usando o Windows XP. veja o VSPManager ou com0com controlador serial de porta virtual como uma alternativa para o VCOM.
Por padrão, apenas um cabo de áudio está definido. Você vai precisar criar dois cabos mudando os parâmetros do driver para 2 cabos, clique em SET e Restart. Destaque o apropriado cabo e altere os valores para coincidir com a figura acima. No aba "Ms per int" introduzir um valor entre 1 e 20 ms. Quanto menor o valor, menor o buffer do VAC áudio. No exemplo acima, 7 ms foi seleccionado. Dependendo da configuração do computador, você pode ter que ajustar esse valor para evitar o áudio de abandono ou "popping".
NOTA: Depois de concluir todas as alterações necessárias, clique em Set para cada cabo quando concluído.
NOTA: Repita também essas mudanças para o segundo cabo de áudio.
NOTA: Não marque a caixa de controle de volume no painel de controle VAC. Isto permite que o Mixer do Windows possa causar resultados imprevisíveis.
NOTA: VAC não é software livre!
Passo 1. Instale o VAC 4.0x conforme as instruções de instalação. Se o VAC foi carregado anteriormente, você deve primeiro desinstalar todas as versões antes de instalar uma nova versão do VAC 4.0x.
Passo 2. Uma vez instalado, criar um par de VAC de áudio "cabos" para uso com o software do transceptor SDR, abra o Painel de Controle VAC.
2. Configurar o VAC "cabos"
Cabo de Áudio Virtual
Virtual Audio Cable (VAC) Configuração
O Cabo de áudio virtual (VAC) é um programa de software de terceiros que permite o reencaminhamento e a emulação de uma placa de som em software, em vez de ter que usar uma segunda placa de som para análise de áudio ou uso com programas de modo digital, como MixW e outros. Tem algumas vantagens significativas de se utilizar mais de um VAC como uma segunda placa de som.
• Todo o fluxo de áudio é mantido no domínio digital, não há múltiplas conversões de sinal de digital para analógico e de analógico para digital.
• Não há cabos externos para degradar a qualidade do som ou, eventualmente, pegar RFI.
• Um computador entrada PCI, Firewire ou slot USB não é utilizado.
Configurando o VAC 4.0x Há várias etapas envolvidas depois de instalado e funcionando corretamente com o sofwware do transceptor SDR. Abaixo está um resumo dos passos necessários.
1. Obter e instalar 4.0x VCA no mesmo computador que está executando o transceptor SDR.

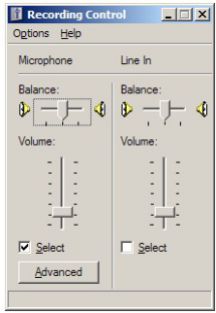

O próximo passo é definir o mixer de entrada (gravação). Na mesma janela vá para Opções e, em seguida, Silencie cada fonte de sinal, exceto gravação e Volume Line conforme figura abaixo.
Minha idéia é fazer uma instalação e configuração do software SDR. Desta forma, você vai estar em posição de instalar e usar qualquer um dos SDR ou software de modo digital sem a necessidade de voltar a trás e repor ou alterar qualquer coisa no software instalado. Em outras palavras, quando você instalar o utilitário PowerSDR primeira vez, você poderá instalar qualquer software de modo adicional digital, sem mudança na configuração básica previamente instalado do software. Tudo sobre esta página foi testado com SDR multibanda transceptor FlexRadio FLEX-1500 usando a placa de som e a configuração do rádio básica e sem nenhum cabo especial extra.
Windows XP configurações
Antes de instalar qualquer software de SDR é necessário alterar algumas configurações no Windows OS. Primeiro você precisa definir os parâmetros a saída de mixer de áudio e de entrada (gravação). Para configurar as propriedades do mixer de um duplo clique no símbolo do alto-falante na bandeja do sistema. A janela Mixer pode ser diferente de acordo com o seu tipo de placa de som. Este é o misturador da placa de som mais comum .
Dando um duplo clique você terá configuração do misturador semelhante a esta imagem. Silencie cada fonte de sinal exceto Master Volume e Wave.
