<==== Clique na imagem a esquerda para a página de download do FLDIGI.
(Este documento assume que você está executando fldigi no mesmo computador que está executando PowerSDR o que significa que você tenha instalado a versão Windows do fldigi. e instalado também o Virtual Audio cabo e o Virtual Serial Port, explicado no Menu Tutoriais deste site)
Instale o RigCAT arquivo de descrição XML para PowerSDR. <==== Clique aqui para download do arquivo !
No Windows, fldigi mantém seus arquivos de configuração no diretório fldigi.files (pasta) no diretório home do usuário, ou seja, C: \ Documents and Settings \ \ <nome_de_usuário> fldigi.files (assumindo XP). No fldigi.files você encontrará uma pasta chamada "rigs". Coloque o arquivo de descrição RigCAT para PowerSDR, ou seja PowerSDR.xml, na pasta "rigs". Nota: no Windows 7 e usado Fldigi V3.20.28, você deve executar FLDIGI.exe primeiro e ser capaz de ver a pasta rigs.
Eudoxio J Mondego - PY1EU

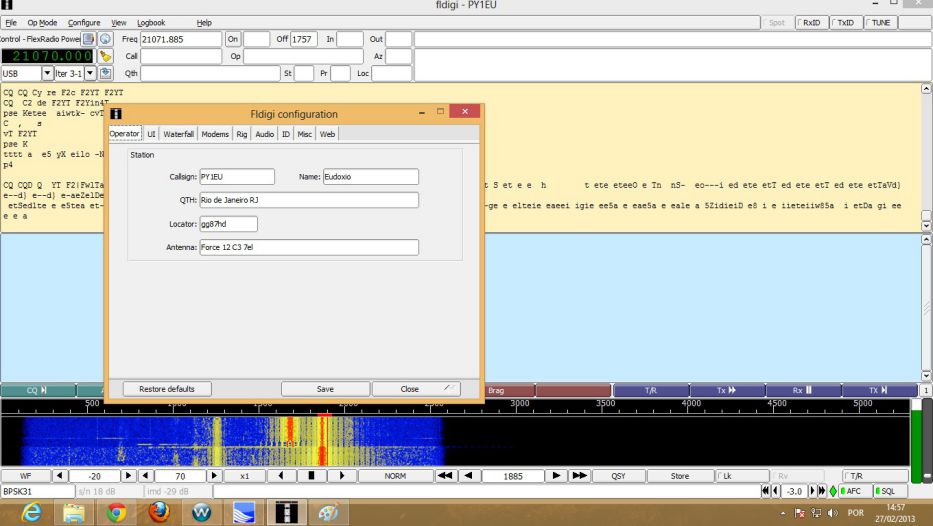

Defina o operador e informação QTH.
Clique no botão "Operador" guia na parte superior da janela de configuração e preencher as informações. Quando terminar, clique no botão "Salvar" e "Fechar" botões.
Neste ponto, fldigi e PowerSDR foram criados e deverá trabalhar em conjunto. Há uma série de outras coisas que podem ser criados no fldigi para atender suas preferências de operação, mas que está fora do escopo deste documento. Consulte o manual do fldigi para ver todas as outras funções.

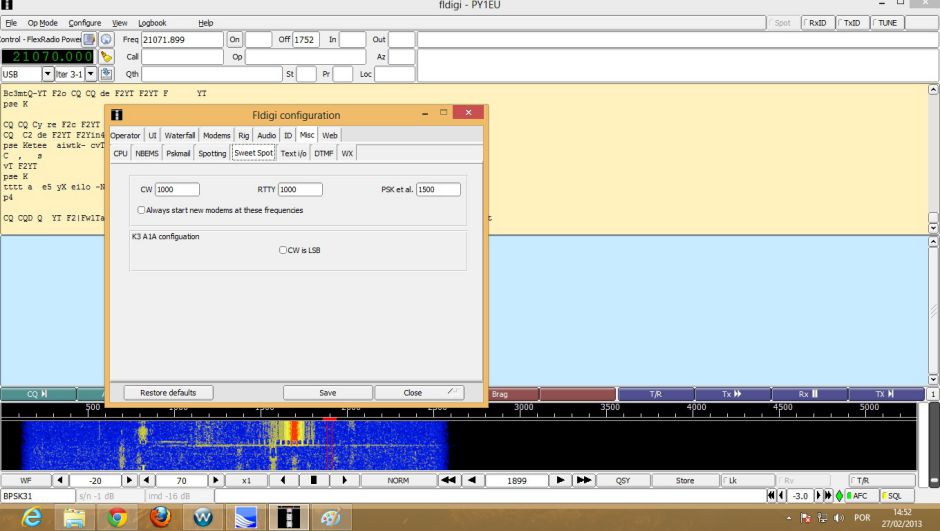

Defina o "sweet spot" para que o fldigi funcione corretamente com a função de click-tune do PowerSDR.
Clique em "Misc" guia na parte superior da janela de configuração. Clique em "Sweet Spot" sub-aba.
Defina o valor de CW para a frequência da nota CW que você usa. Defina "RTTY" e "PSK et al." ambos para 1500.
Clique no botão "Salvar".
Enquanto você está na janela "Settings" e "Audio" você pode verificar o seguinte :
Para o conversor de taxa de amostragem ("Converter") defina "Interpolator Sinc Médio" se não já está definido.
As correções devem ser ajustados a zero.
Configure RigCAT para controlar PowerSDR e vice-versa.
Clique no botão "Rig" guia na parte superior da janela de configuração. Fldigi suporta várias maneiras de se comunicar com o seu equipamento. Nós vamos usar RigCAT. (Hamlib funciona também, mas eu não vou cobrir isso.)
Clique no botão "RigCAT" sub-seção para abrir a janela de configuração RigCAT.
Clique no botão "Open" ao lado da caixa "arquivo de descrição Rig:" . Isso permitirá que você selecione o arquivo de descrição adequada ao equipamento. Navegue até a pasta rigs se já não estiver lá e selecione "PowerSDR.xml". (localize onde você fez o download do XML corresponte, descrito acima.)
Abaixo disso estão algumas configurações do tempo para comunicação entre fldigi e PowerSDR. Estes são influenciados pela velocidade de seu computador. Eu uso o seguinte:
Retries - 3
Retry interval - 50ms
Write delay - 25ms
Se você receber mensagens de erro do fldigi sobre falha de comunicação com o equipamento, tente aumentar o Write delay e / ou Retries. Se você perceber que o tempo de resposta é muito longo, ou seja, mudanças de freqüência no PowerSDR ou no fldigi torna-se visivelmente muito tempo para ser refletido no outro programa, você pode tentar reduzir os delay (atrasos).
Em "Device:" selecione "COM7".
Clique no botão ao lado de "CAT command for PTT".
Volte até a parte superior e clique na caixa de seleção para "Use RigCAT".
Agora clique no botão "Initialize", seguido por "Save" botões.
Se o controle de equipamento estiver funcionando, você deverá ver a freqüência de VFO do PowerSDR aparecer no display de freqüência do fldigi. Se você sintonizar o PowerSDR, o display de freqüência do fldigi deve seguir automaticamente. Se você clicar no botão "T / R" perto do lado inferior direito da tela do fldigi, o rádio Flex deverá digitar-se. Estes dois testes confirmam que RigCAT está funcionando.
Clique em "Sound Card" para iniciar a configuração do fldigi e VAC se comunicar com PowerSDR.

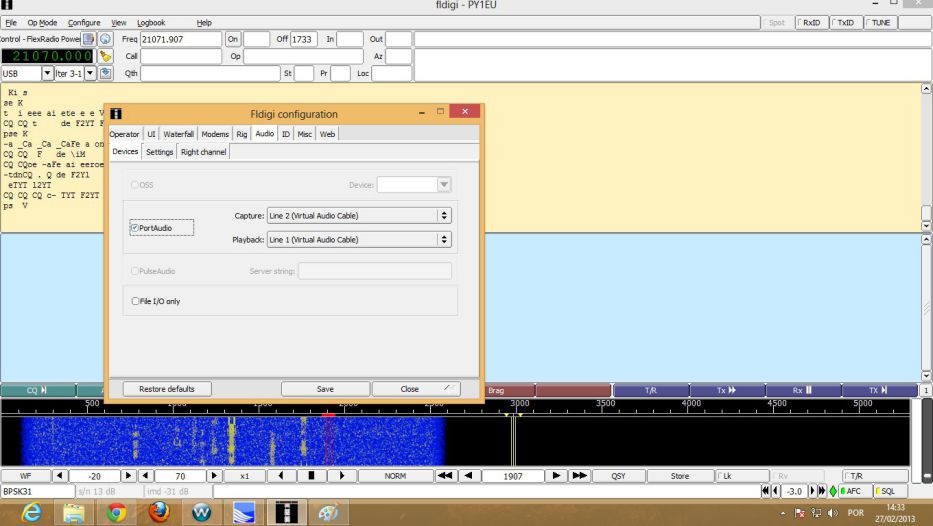

A "Fldigi configuration" janela pop-up com a aba "Audio" selecionado. Se o "Devices" sub-guia não estiver selecionada, selecione-a.
Clique no botão "PortAudio" botão de seleção se não estiver selecionado. Para "Capture:" set "Virtual Cable 2". Para "Playback:" set "Virtual Cable 1".
A cachoeira deve aparecer, tão logo você defina os cabos virtuais apropriados para entrada e saída. No meu caso, isso não aconteceu. Eu achei que eu tive problemas com o fldigi, ficando a taxa de amostragem e corrigindo quando em "Auto" ou o modo "Nativo", se você ver a seguinte mensagem de erro: "erro PortAudio: taxa de amostragem inválida", clique em "Settings" e sub-defina tanto a captura e taxas de amostragem de reprodução para 48.000 para coincidir com a configuração para VAC no PowerSDR.
Inicie o fldigi para realizar a configuração.
Você pode receber uma mensagem de erro porque a entrada de áudio não foi selecionado. Apenas descarte quaisquer mensagens de erro. Clique no item de menu "Configure" para executar o processo de configuração para o fldigi. Ele vai lhe oferecer várias opções. Não importa de onde você começe, mas você precisa apenas configurar "Sound Card" e " Rig Control" para poder o fldigi trabalhar com PowerSDR.
