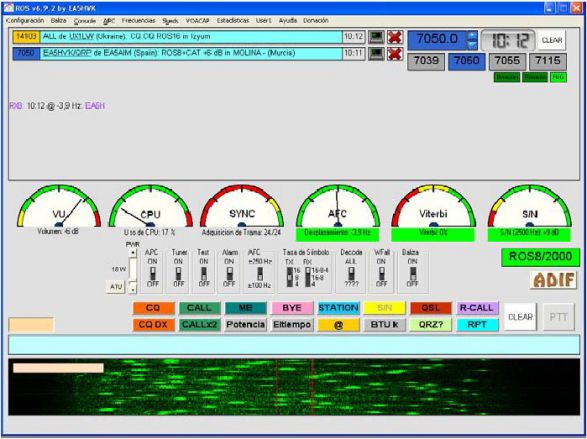

Se você clicar no ATU testamos nossa engate automático para ajuste da freqüência usada. (É o mesmo que se fizéssemos directamente no nosso TX, mas com a conveniência de fazê-lo através de CAT e um clique do mouse.)
APC: Esta é uma das características mais marcantes deste programa. Normalmente ON. Quando ativado, o programa da a função de Relatórios de recepção, ajusta a potência do nossa equipamento para o seu melhor valor naquele momento. Durante um QSO veja como a potência de saída vai para cima ou reduzido automaticamente conforme necessário. A qualidade da ligação e o limitador de potência podem ser configuradas no APC que ativa ou desativa o engate automático.
TESTE: Como discutido na seção sobre o ajuste da placa de som, emite uma nota pura de 1500 Hz, e o TX modo mostra em que situação se encontra os níveis.
ALARME: Se ativado, terá alertas pelo som vindo da Recepção do ROS.
AFC: Ajusta a faixa de desvio da frequência central pode ser o correspondente, é posicionado normalmente 100Hz.
Symbol Rate: Permite definir o número de transmissão emitido ou bem-vindo. Na recepção, normalmente você vai tê-lo na posição RX-8.4.16. Se o seu pc não é muito poderoso, pode colocar na posição 16-8 ou 4. Para a transmissão, é preciso escolher a taxa de taxa de transmissão a usar. O mais rápido ou a mais lenta 16, 8 e 4, nessas condições podemos usar um ou o outro, sendo o 4 baud o mais robusto e gerencia QSOs em -dB a níveis incríveis.
Decodificação: Quando estamos em um QSO é automaticamente colocado na posição mais baixa, em vez de interrogatórios aparecerá o indicativo de nosso correspondente. Se há várias Estações usando a mesma frequência, só decodificaremos nosso correspondente. Em todas as posições, decodificará a mensagem pela primeira vez. Isto permite vários QSO simultaneamente usando a mesma frequência, mas apenas decodificaremos nosso correspondente.
Eudoxio J Mondego - PY1EU

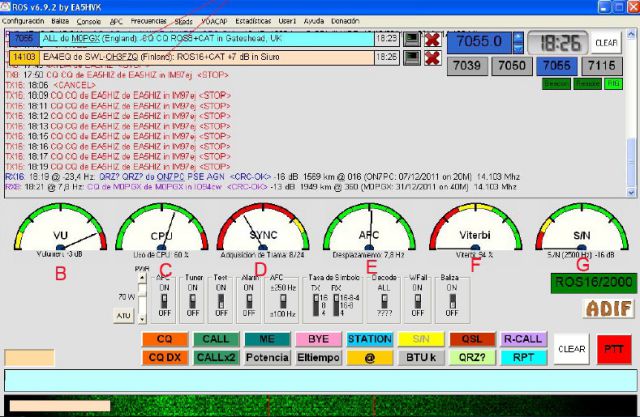

A. - Aqui estão as chamadas que vêm via internet, é um conjunto, mas apenas as duas últimas chamadas. Se você não tem ligação à Internet, logicamente nessa janela ficará sem o aviso.
B. - O relógio VU indica o nível do sinal de entrar na nossa placa de som. Quando se trata do ajuste da mesma, deve assegurar que o nível de sinal permaneça no máximo, apenas um pouco próximo do vermelho, tal como consta do imagem.
C. - Indica o consumo de corrente do CPU do seu computador em todos os processos ativos.
D. - Indicador de sincronização.
E. - AFC desvio de frequência em relação ao valor nominal de transmissão.
F. - Viterbi indica a qualidade da potência do sinal, quando descodificada, com decodificadores TDT.
G. - S / N, é a recepção do sinal / ruído. Usado quando transmitindo uma macro pressionando QSO S / N, para ajustar a potência de emissão de modo totalmente automático, se o botão APC é ativado.

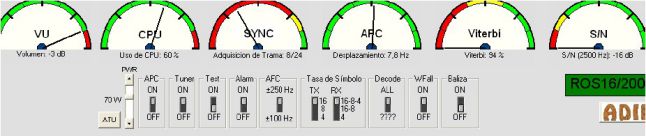

Os Comutadores:

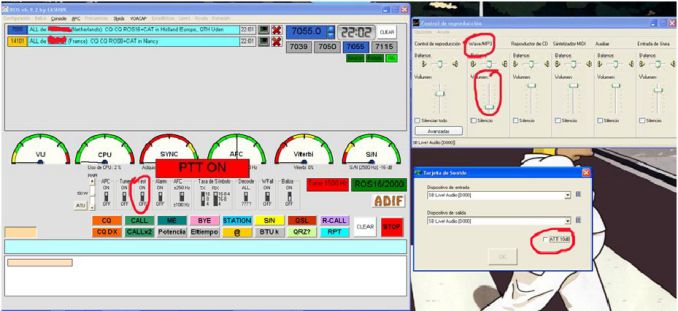

No TX coloque uma potência de transmissão que permita uma boa leitura em sua tela, por exemplo, 50W, (podemos usar qualquer outro que nos permite uma boa leitura no display), se já tiver configurado a estação antes que possa colocar a potência atuando diretamente desloque o botão PWR.
Agora vamos ativar o interruptor de TESTE para gerar um sinal de teste. Imediatamente deslize o potenciômetro da placa de som e ajuste o nível até que vemos em nosso radio a potência de 50W ou um pouco menos. Esse procedimento é para evitar a saturação. Se necessário, na placa de som tem um atenuador 10 dB adicional que poderá ajudar na definição.
Uma vez feito, desative a chave de teste, e terá os a níveis perfeitamente ajustados.
Alarme / Sons. Ela ajuda o PC a avisar-nos através de um aviso sonoro de uma recepção, quando temos o ROS em segundo plano enquanto estamos usando o navegador, ou outro programa.
GPS. Se estamos móvel ou portátil, podemos conectar um GPS que nos dará as coordenadas e o programa irá calcular o nosso localizador para uso em QSO.
No Windows64 podem ter problemas com drivers USB a menos que instale os drivers de 32 bits.
Descrição do Cluster e o Relógio A
A configuração de saída faça o seguinte:

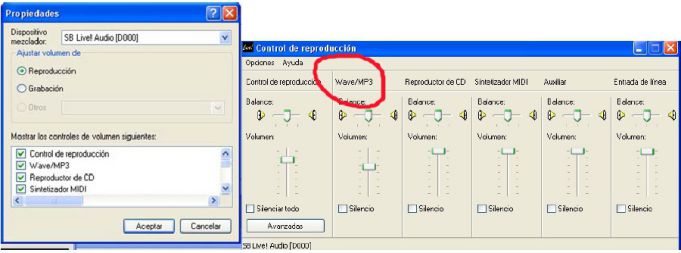

Controles selecionados em sua placa de som, a opção reprodução é normalmente a aba Wave/Mp3 para o ajuste.
Se assim deixar-nos, temos um filtro instalado em nosso TX

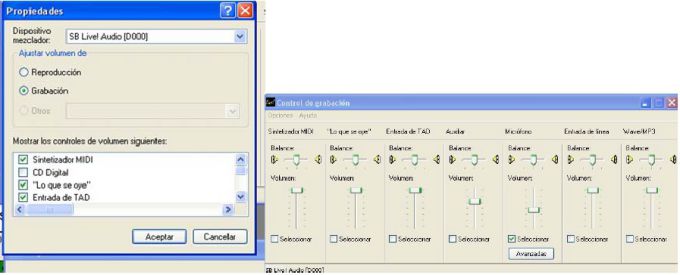

Ao selecionar a placa de som do seu PC e ajustar as configurações de entrada e de saída, dependendo se você tiver conectado a interface para a entrada MIC ou a linha de entrada. Eu surigo usar a entrada de linha.
Para ajustar o valor de entrada precisa usar o controle deslizante potenciômetro da placa de som, de modo que o relógio VU agulha, fique a tocar no vermelho, e deve ser mantido tanto tempo quanto possível no verde, próximo do vermelho.

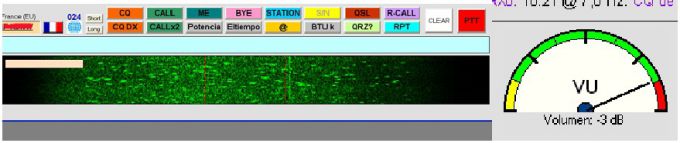

A agulha do VU deve ser algo como isto:
A caixa de Compensação Automática do VFO, você deve marcá-la. Ela corrige automaticamente possíveis desvios de frequência de nossa estação.
No caso de foto desvio isto é 0,7 ppi (partes por milhão) até um valor de + -1 pode ser considerado normal.
Devido à configuração que você faz na estação o display do radio pode estar entre 14.103.01, 14.102.99 que é normal e você não deve se preocupar ve preocupar-nos, porque, como disse há o ajuste automático de frequência que ajusta o nosso VFO. Nos antigos radios como o Kenwood TS-950, é fácil encontrar um erro de frequência de até 400Hz em 20 metros, o que é compensado automaticamente pelo programa.
Se o seu computador possui saídas de múltiplas antenas, podemos selecioná-las em SELECÇÃO DE ANTENA, de modo que ao mudar de frequência, o programa muda automaticamente a antena para o uso adequado.
Placa de som.
Trata-se de um, se não o mais importante parágrafo de configuração do nosso sistema. Se não for configurado corretamente, ou com este ou qualquer outro programa de transmissão digital, não funcionará satisfatório.
Deve desativar qualquer programa EQUALIZADOR DE SOM. Da mesma forma, também desligar qualquer áudio COMPRESSOR e desabilitar qualquer filtro DSP ou não DSP de nossa Estação.
No e-mail, colocamos nosso e-mail. Este ajudar-nos quando operarando no modo beacon ou quando queremos uma confirmação diretamente por e-mail de qualquer QSO, basta pressionar a macro @ que será enviado um email de confirmação automaticamente.
O localizador QTH sem mais explicações.
Nas MACROS pode editar a seu gosto embora o padrão já estão muito bem definido.
Temos três macros para colocar o que quiser neles inclusive o título.
É um ferramenta muito útil que facilita em muito o trabalho durante nosso relatado do º s @ e-mail, e-qsl.cc, HAMLOG.EU HRDLOG.net e o preenchimento em caso da utilização de alguns desses sistemas eletrônicos para o tráfego de QSL, então quando você pressiona o botão ADIF automaticamente é enviado QSL para os sites selecionados.
ESTAÇÃO. Nesta janela podemos selecionar o tipo de controle a usar, CAT, kit-SDR, VOX ou COM.
Na opção CAT, selecionar a marca e modelo, também é aconselhável verificar o "Lock na estrela-up", qual equipamento de controle de frequência é bloqueado, para evitar possíveis mudanças na freqüência, evitando erro humano e a proteção pela ROE, que também protege em caso de cabos coxiais acima de 3:1, que cortará a transmissão imediatamente.
CONFIGURAÇÃO
Na aba Configurações, primeiro preencha os dados, indicativo, nome. Não é necessário colocar o nome completo.
É um projeto de um novo sistema de comunicação digital via rádio, que exigiu o trabalho em equipe de várias pessoas.
O ROS é o resultado do esforço e da imaginação de uma pessoa, EA5HVK, José Alberto, que criou e desenvolveu o sistema como um todo. Este sistema de comunicações digital utiliza apenas o rádio e rádio exclusivamente, ao contrário de outros sistemas que requerem internet ou GPS para sincronizar. O ROS é sincronizado apenas por ondas rádio.
:
